IW630-N 臥式離心卸料離心機（亞光型）
離心卸料離心機
- 產品描述
-
- 商品名稱: IW630-N 臥式離心卸料離心機（亞光型）
- 商品編號: IW630-N
該類離心機主要由轉鼓組合、軸承室組合、機座組合、機殼組合、傳動組合等組成。
♦ 離心機結構簡述
該類離心機主要由轉鼓組合、軸承室組合、機座組合、機殼組合、傳動組合等組成。
•轉鼓組合：轉鼓組合由轉鼓底、轉鼓身、鼓身緣組成。轉鼓內裝有濾網或篩網，濾網小端通過壓環壓緊固定在轉鼓上。篩網大端通過壓環固定在轉鼓上，濾網為不銹鋼面網，篩網為不銹鋼拉絲整體焊接網，濾網和篩網間隙一般在0.05-0.3mm之間，具體根據用戶需求選定。
•軸承室組合：軸承室組合主要由軸承室、主軸、前后軸承、軸承壓蓋等組成。主軸通過前后軸承支承固定于軸承室內，主軸前端與轉鼓錐孔部位相連，主軸后端與聯軸器相連。整個軸承室用螺栓緊固在機座上。
•機座組合：機座為鑄鐵件，為整個離心機的支承部件，機座底面安裝有4個水分布的碟形橡膠減振器，能有效緩沖離心機振動。
•機殼組合：a、中機殼主要用于收集過濾液，使濾液通過其排液口及排液管排出機外。并起安全防護作用。b、前機殼主要用于收集濾渣(固相物料)，使濾渣通過其排渣口排出機外。并起安全防護作用。c、門蓋用鉸鏈安裝在前機殼前端，便于打開觀察和沖洗離心機內部。并起安全防護作用。
•傳動組合：傳動組合由電機座、電機、聯軸器等組成。

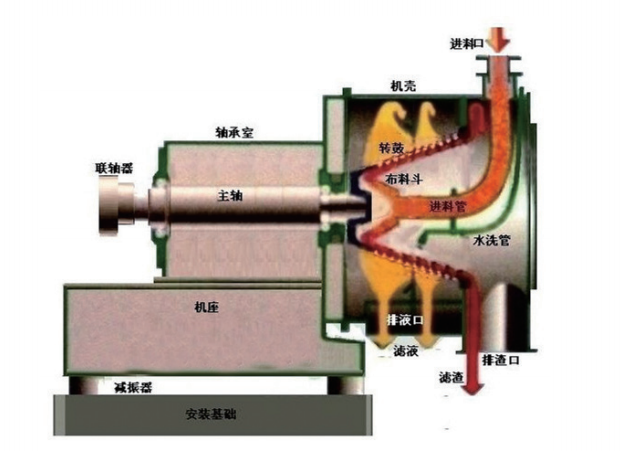

臥式離心卸料離心機結構簡圖♦ 離心機主要性能特點
•該類離心機技術性能先進、可靠、安全、高效。離心機能在所處酸性、堿性等懸浮液分離環境中安全可靠地運行，故障率少，維護方便，運行成本低，使用壽命長。
•該類離心機為高轉速、高分離因數，分離效果好，分離出的濾餅含濕率低。
•該類離心機采用臥式機座配置4個減振器，整機運轉平穩、振動小、噪聲低。該類離心機軸承均采用德國FAG軸承，精度高、承載能力強。
•該類離心機的整個操作過程都在封閉狀態下進行，對環境無污染。
•該類離心機配置洗滌管，可在連續分離過程中對濾餅層連續噴水洗滌，降解殘留酸及其他雜質，以獲得最理想的分離效果。同時可對離心機脫水區內部進行洗滌。
•該類離心機主要零部件(轉鼓及主軸、軸承室等)精密加工，嚴格保證尺寸精度及形位精度。轉鼓精密動平衡，保證離心機運行精度，確保離心機高速運轉下的平穩性。
•該類離心機關鍵部位抗腐、耐用。轉鼓使用壽命8年以上。
♦ 離心機概述與適用范圍
•臥式離心卸料離心機是一種自動連續操作的過濾式離心機，利用轉鼓高速運轉下的離心力實現離心分離和自動離心卸料過程。
•臥式離心卸料離心機結構簡單，操作方便，運轉平穩，自動連續分離，運行能耗低，適應范圍廣，分離效果好，處理能力大。該離心機主要適應于懸浮
液濃度40%—70%之間，懸浮液固相粒度在0.05—2mm之間的物料分離。在很大程度上能替代活塞推料、螺旋卸料等自動連續操作過濾式離心機。♦ 離心機功能原理
工作原理(參見結構原理圖)：臥式離心卸料離心機是依據簿層分離原理，利用錐形轉鼓高速旋轉的離心力及其錐面離心分力對物料進行固液分離和自動連續卸料。當物料通過進料管進入到錐形轉鼓底部，在轉鼓高速旋轉的離心力作用下，濾液從篩網縫隙和轉鼓濾孔甩出，經機殼收集通過排液口排出離心機外。而固相顆粒物則在篩網上形成薄濾餅層，并在錐面離心分力的作用下連續不斷地沿篩網內表面向轉鼓大端移動而卸出轉鼓外，經機殼收集通過排渣口排出離心機外，從而實現自動連續離心分離和離心卸料。
平板式離心卸料離心機結構原理圖♦ 離心機主要技術參數及材質
參數名稱/型號 IW500-N IW630-N 轉鼓大端直徑 500 630 轉鼓錐角(度) 50 60 轉鼓轉速(r/min) 1800 1460 最大分離因數 907 776 處理量m2/h 4-10 5-12 卸料方式 自動離心卸料 自動離心卸料 卸料轉速(r/min) 1800 1460 電機功率 11 15 工作溫度℃ ≤80 ≤80 機器外型尺寸長×寬×高 2100×1100×1400 2240×1120×1460 離心機重量 2000 2500 材質 轉鼓、中前機殼等與物料接觸部位材質可選用304、316L不銹鋼，或2205、2507雙相不銹鋼、或TA2鈦材。主軸：45號鋼；軸承室及機座：HT200. ♦ 離心機質量保證
質量保證手段：產品設計制造檢驗按JB/T8101《離心卸料離心機》等技術標準及GB/T19001 idt ISO9001等質量管理體系標準進行，確保產品質量和性能符合設計圖樣、技術標準和用戶要求。
